Feuerwehrplan / Feuerwehrpläne
Bilddatei für das Menü: Feuerwehrplan / Feuerwehrpläne

Alle Feuerwehrpläne werden von uns erstellt nach der aktuellen DIN 14095, für grafische Symbole für das Feuerwehrwesen nach DIN 14034-6, für Kennfarben nach DIN 5381 und für Papiere und Endformate nach DIN EN ISO 216.

Für wen sind unsere Leistungen bestimmt?

Die Erstellung von Feuerwehrplänen bieten wir:

  • Sicherheits- und/oder Brandschutzbeauftragten an, die in Ihren Unternehmen diese Tätigkeiten wahrnehmen oder
  • Unternehmen an, die sich bei ihren Endkunden mit den Themen Arbeitssicherheit und/oder Brandschutz beschäftigen (externes Arbeitssicherheits- und/oder Brandschutzbeauftragtenbüro).

Wir übernehmen dabei ausschließlich die grafische Umsetzung von Feuerwehrplänen nach gesetzlichen und den Vorgaben der Arbeitssicherheits- und/oder Brandschutz-
beauftragten bzw. deren externes Büro. Auf Wunsch bieten wir eigenständige oder Beteiligungen an Begehungen beim Endkunden an, um die baulichen Gegebenheiten der Pläne zu überprüfen. Da wir um kurze Informationswege bemüht sind, setzen wir uns auch direkt mit den zuständigen örtlichen Feuerwehr in Verbindung, um die Feuerwehrpläne im Detail zu besprechen und nach den Wünschen der zuständigen örtlichen Feuerwehr zu konfigurieren.

Das ergibt den Vorteil, dass die Feuerwehrpläne optimal für eine Begehung durch die Feuerwehr beim Endkunden vorbereitet sind und sich darin keine Unklarheiten oder gar Fehler mehr befinden.

Wir agieren auf Wunsch beim Endkunden und bei der örtlichen Feuerwehr im Namen der uns beauftragenden Arbeitssicherheits- und/oder Brandschutzbeauftragten oder deren externes Büro. So wird bei allen Beteiligten eine einheitliche Kompetenz gewahrt.

Reihenfolge der Durchführung

Für die Erstellung von Feuerwehrplänen hat sich folgende Vorgehensweise bewährt:

  • Um für Sie als Arbeitssicherheits- und/oder Brandschutzbeauftragten bzw. deren externes Büro ein aussagekräftiges Angebot erstellen zu können, benötigen wir vorab alle relevanten Baupläne der Betriebsstätte(n) Ihres Unternehmens oder Endkunden, entweder in gezeichneter oder digitaler Form.
  • Nach der Auftragserteilung erfolgt bei Vorlage von gezeichneten Originalbauplänen eine Digitalisierung bzw. ein Einscannen der Originalbaupläne. Danach erfolgt die Vektorisierung der Originalbaupläne, d. h. das durch den Scannvorgang entstandene Pixelbild (TIFF-Datei) wird digital nachgezeichnet und so schrittweise eine Vektorgrafik gewonnen.
  • Liegt der Originalbauplan bereits in digitaler Form vor (DWG-, PDF-Datei o. Ä.) erfolgt ebenfalls eine Nachvektorisierung mit dem Layoutprogramm Illustrator. Diese Verfahrensweise hat sich bewährt, weil es Probleme beim Einlesen/Darstellen von Auto-CAD-Dateien (z. B. DWG-Dateien) älterer Versionen in aktuellen Auto-CAD-Programmen geben kann.
  • Anschließend ist ein erster Vororttermin bzw. eine erste Begehung zwingend notwendig, um alle baulichen Veränderungen zu erfassen und Informationen zu planrelevanten Brandschutzeinrichtungen zu erhalten bzw. zu überprüfen. Die Begehung kann durch uns und/oder durch den uns beauftragende Arbeitssicherheits- und/oder Brandschutzbeauftragten oder deren externes Büro erfolgen.
  • Die korrigierten Baupläne werden mit der örtlichen Feuerwehr direkt abgestimmt. Dazu kann ggf. ein zweiter Vororttermin bzw. eine zweite Begehung notwendig werden.
  • Fertigstellung und Übergabe der Feuerwehrpläne und Anhänge an den uns beauftragenden Arbeitssicherheits- und/oder Brandschutzbeauftragten oder deren externes Büro.

Wie erstellen wir Ihre Feuerwehrpläne

Digitalisierung

Liegt der Originalbauplan in gezeichneter Form vor, digitalisieren bzw. scannen wir den Bauplan in Originalgröße ein und erstellen eine TIFF-Datei (Pixelbild in der Auflösung von 300 ppi bzw. Pixel per Inch).

1. Schritt: Vektorisierung

Diese TIFF-Bilddatei oder ein bereits vorhandener digitaler Bauplan (DWG-, PDF-Datei o. Ä.) bildet im die Vorlage für die sich anschließende Vektorisierung. Dabei wird die TIFF-Bilddatei oder der digitale Bauplan mit dem Vektorprogramm Illustrator nachgezeichnet und so schrittweise in eine Vektorgrafik umgewandelt (Anhang: Bild 1). Der vektorisierte Bauplan kann im Gegensatz zur TIFF-Bilddatei proportional vergrößert werden, ohne dass der Bauplan an inhaltlichen bzw. bildlichen Informationen verliert (unleserlich bzw. pixelig wird). Die Vergrößerung ist später für den A3-Druck des fertigen Feuerwehrplanes wichtig.

Anschließend wird der vektorisierte Gesamtbauplan in Bereiche bzw. Detailpläne (z. B. Hallen, Stockwerke) aufgeteilt, die vorher schriftlich im Feuerwehrdokument durch den Arbeitssicherheits- und/oder Brandschutzbeauftragten oder deren Büro und der örtlichen Feuerwehr festgelegt wurden. Diese betrieblichen Bereiche bzw. Detailpläne werden in eine äußere gestalterische Form eingefügt, die wichtige gesetzliche Vorgaben enthalten muss. Das sind z. B.:

  • Überschrift „Feuerwehrplan” in Rot
  • Detailpläne mit Angabe der Nordrichtung und formatfüllend (in Bezug auf das bedruckbare Endformat A 3)
  • Legende bzw. Erklärung der in den Detailplänen verwendeten Piktogramme (im Anhang-Beispiel der „Musterfabrik” wurden die Piktogramme bzw. grafischen Symbole nach der aktuellen DIN 14034 verwendet)
  • Verantwortliches Unternehmen und Verantwortlicher für die Planerstellung (Ihr Unternehmen bzw. die Abteilung oder das externe Arbeitssicherheits- und/oder Brandschutzbüro)

Nach erfolgter Vektorisierung ist eine Vorortbegehung zwingend notwendig. Die Begehung dient einerseits dazu, den oftmals veralteten Originalbauplan den aktuellen örtlichen und betrieblichen Gegebenheiten anzupassen, und andererseits, von der Feuerwehr brandschutztechnische Hinweise, z. B. Brandschutztür- und Brandmauerbezeichnungen, zu erhalten.

2. Schritt: „Zusätzliche textliche Erläuterungen (früher Anhang B)”

Die vorher (schriftlich) im Feuerwehrdokument durch den Arbeitssicherheits- und/oder Brandschutzbeauftragten oder deren externes Büro festgelegten und von der örtlichen Feuerwehr geforderten Daten werden jetzt für den „Anhang B” in eine gestalterische Form gebracht. Dafür werden mind. zwei DIN-A4-Seiten benötigt.

3. Schritt: Finishing

Der letzte Schritt bei der Umsetzung von Feuerwehrplänen ist deren Finishing. Die Detailpläne und der „Anhang B” werden mit einem Tintenstrahldrucker gedruckt und anschließend laminiert. Der Ausdruck der Detailpläne erfolgt im Format A3 und der „Anhang B” im Format A4 auf mattem, nicht spiegelndem Papier.

Die Druckfarben entsprechen den in der DIN-Norm 14095 festgelegten RAL-Werten (bezogen auf das Farbprofil des benutzten Druckers im RGB- oder CMYK-Farbraum).

Die laminierten A3-Detailpläne werden normgerecht auf das Format A4 gefalzt. Als Laminierung wird ein mattes, nicht spiegelndes Laminat eingesetzt. Gleichzeitig stellen wir dem uns beauftragenden Arbeitssicherheits- und/oder Brandschutzbüro und der örtlichen Feuerwehr die Pläne in digitaler Form bzw. PDF-Datei zur Verfügung.

Benötigen Sie auch Flucht- und Rettungspläne?


Flucht- und Rettungspläne liefern anwesenden Personen (besonders Ortsfremden) eindeutige Anweisungen, wie sie sich im Gefahren- und Katastrophenfall zu verhalten haben und in Sicherheit bringen können. Um das zu erreichen, werden in Flucht- und Rettungsplänen der aktuelle Standort und mögliche Fluchtwege vermerkt, welche die Personen gefahrlos nach draußen oder in besondere Schutzräume führen. Weiterhin enthalten Flucht- und Rettungspläne Standorte von Brandbekämpfungseinrichtungen und Erste-Hilfe-Ausrüstungen. Werden Detailpläne, z. B. von einzelnen Hallen, benötigt, muss auf ihnen auch ein Gesamtplan vorhanden sein, der die Lage der Einzelhallen darstellt.

Flucht- und Rettungspläne werden von uns nach der aktuellen DIN ISO 23601 erstellt und mit Piktogrammen (Sicherheitszeichen) nach der aktuellen ISO 7010 beschriftet.

Flucht- und Rettungspläne sind alle zwei Jahre auf Aktualität durch die uns beauftragenden Arbeitssicherheits- und/oder Brandschutzbeauftragten oder deren externe Büros zu überprüfen. Sie sind unaufgefordert nach baulichen Erweiterungen oder Umbauten sowie Nutzungsänderungen durch die uns beauftragenden Arbeitssicherheits- und/oder Brandschutzbeauftragten oder deren externe Büros in geänderten Flucht- und Rettungsplänen zu dokumentieren und am Aushangort zu ersetzen.

Jeder einzelne Flucht- und Rettungsplan kann für den Aushang:

  • ausgedruckt und beidseitig laminiert oder
  • ausgedruckt und in einem Bilderrahmensystem aufgenommen oder
  • auf selbstleuchtender Folie aufgedruckt werden.

Entscheidend für die Wahl der Planweiterverarbeitung ist die Beschaffenheit der Umgebung des Aufhängeortes eines Flucht-und Rettungsplanes. Für Verwaltungsgebäude kommen z. B. Bilderrahmen aus Aluminium, in Fertigungshallen dagegen beidseitig laminierte Pläne zum Einsatz.

Synergieeffekte nutzen

  • Da der Arbeitsablauf für die Digitalisierung und Vektorisierung (Schritt 1) bei den Feuerwehrplänen und den Flucht- und Rettungsplänen gleich ist, können beide Planarten gleichzeitig von uns erstellt werden.
  • Die erste Begehung nach erfolgter Vektorisierung kann sowohl für die Aufnahme von Brandschutztechnik (Rauchklappen, Feuerlöscher, Gullys usw.) für die Feuerwehrpläne als auch für die Aufnahme von arbeitssicherheitsrelevanten Geräten (Sanitätskasten, Augendusche usw.) für Flucht- und Rettungspläne gleichzeitig genutzt werden.
  • Die Ansprechpartner (die uns beauftragenden Arbeitssicherheits- und/oder Brandschutzbeauftragten oder deren externe Büros, die örtliche Feuerwehr und wir) bleiben dadurch gleich und überschaubar. So entstehen Vertrauensverhältnisse.

Weitere Infos über Flucht- und Rettungspläne finden Sie
unter
www.flucht-und-rettungspläne.de.

Benötigen Sie auch Feuerwehrlaufkarten?


Feuerwehrlaufkarten liefern dem Einsatzleiter der örtlichen Feuerwehr bei Erreichen der Einsatzstelle wichtige Informationen über Laufwege zu ausgelösten Meldereinrichtungen innerhalb von Gebäuden sowie Objekten Ihres Betriebes. Diese Informationen helfen, den Einsatzerfolg der örtlichen Feuerwehr und vor allem die Rettung von Menschenleben entscheidend zu erhöhen.

Die von uns erstellten Feuerwehrlaufkarten beinhalten den aktuellen Stand der DIN-Norm 14675, Symbole/Piktogramme nach VdS 3225 und RAL-Farben gemäß DIN 14095. Besondere Änderungs- und Ergänzungswünsche der örtlichen Feuerwehr fließen ebenfalls mit ein.

Feuerwehlaufkarten sind unaufgefordert nach baulichen Erweiterungen oder Umbauten sowie Nutzungsänderungen durch die uns beauftragenden Arbeitssicherheits- und/oder Brandschutzbeauftragten oder deren externen Büros zu ergänzen/ändern und bei der Brandmelderzentrale (BMZ) zu deponieren (separater Aufbewahrungskasten).

Feuerwehrlaufkarten bestehen aus mind. einer Karte mit dem Standort der BMZ bzw. dem Ausgangspunkt des Laufwegs auf der Kartenvorderseite und einem Zielpunkt des Laufwegs bzw. dem Befestigungsort der ausgelösten Meldergruppe auf der Kartenrückseite.

Wie viele Karten produziert werden müssen, ist abhängig von der Anzahl der Meldergruppen.

Die Feuerwehrlaufkarten sind nach Absprache mit der örtlichen Feuerwehr z. B. so zu verteilen:

  • 1 laminierter Satz verbleibt im Betrieb (BMZ)
  • 1 elektronischer Satz als PDF-Datei für die örtliche Feuerwehr

Synergieeffekte nutzen

  • Da der Arbeitsablauf für die Digitalisierung und Vektorisierung (Schritt 1) bei den Feuerwehlaufkarten, Feuerwehrplänen sowie Flucht- und Rettungsplänen gleich ist, können alle drei Planarten gleichzeitig von uns erstellt werden.
  • Die erste Begehung nach erfolgter Vektorisierung kann sowohl für die Aufnahme von Meldergruppen, arbeitssicherheitsrelevanten Geräten (Sanitätskasten, Augendusche usw.) für Flucht- und Rettungspläne als auch für die Aufnahme von Brandschutztechnik (Rauchklappen, Feuerlöscher, Gullys usw.) für die Feuerwehrpläne gleichzeitig genutzt werden.
  • Die Ansprechpartner (die uns beauftragenden Arbeitssicherheits- und/oder Brandschutzbeauftragten oder deren externe Büros, die örtliche Feuerwehr und wir) bleiben dadurch gleich und überschaubar. So entstehen Vertrauensverhältnisse.

Weitere Infos über Feuerwehrlaufkarten finden Sie
unter
www.neue-feuerwehrlaufkarten.de.

Referenz: Feuerwehrpläne

Bild für Feuerwehrpläne

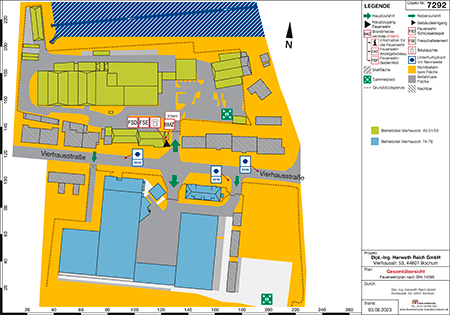

kunde DIPL.-ING. HERWARTH REICH GmbH

Das Kundenziel war die Erstellung von Feuerwehrplänen für unseren Kunden DIPL.-ING. HERWARTH REICH GmbH in Bochum.

Die Umsetzung wurde mit Adobe Illustrator durchgeführt. Begehungen beim Endkunden waren notwendig, um die baulichen Gegebenheiten vor Ort mit den vorhandenen Feuerwehrplänen abzugleichen.

Bild für Feuerwehrpläne

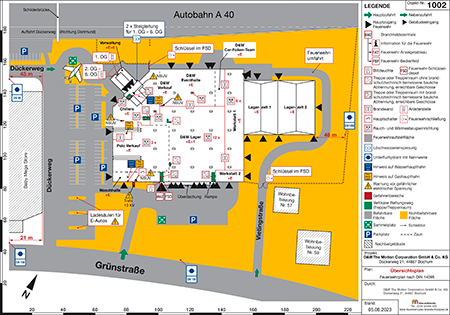

kunde D&W The Motion Corporation GmbH & Co. KG

Das Kundenziel ist die Erstellung von Feuerwehrplänen für unseren Kunden D&W The Motion Corporation GmbH & Co. KG in Bochum.

Die Umsetzung wurde mit Illustrator durchgeführt. Begehungen beim Endkunden waren wieder notwendig, um die baulichen Gegebenheiten mit den Originalbauplänen abzugleichen.

Die Besonderheit war hier ein mehrstöckiges Hochhaus mit einem angeschlossenen Lagerkomplex in den Feuerwehrplänen zu erfassen.

Bild für Feuerwehrpläne

kunde Innovative Metal Reycling GmbH IMR

Das Kundenziel ist die Erstellung von Feuerwehrplänen für den Stammsitz unseres Kunden Innovative Metal Reycling GmbH IMR in Krefeld.

Die Umsetzung wurde mit Illustrator durchgeführt. Begehungen beim Endkunden waren wieder notwendig, um die baulichen Gegebenheiten mit den Originalbauplänen abzugleichen.

Bild für Feuerwehrpläne

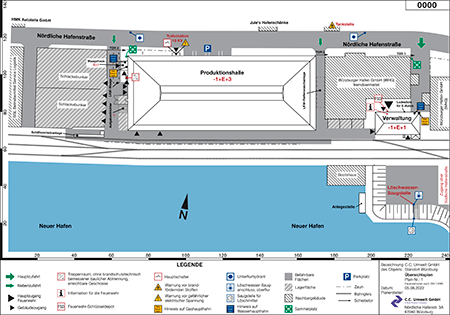

kunde C. C. Umwelt GmbH

Das Kundenziel ist die grafische Umsetzung von Feuerwehrplänen für den Standort in Würzburg für unseren Kunden C. C. Umwelt GmbH.

Die Umsetzung erfolgte mit dem Vektorprogramm Adobe Illustrator. Begehungen vor Ort waren notwendig.

Die Besonderheit war, dass die Feuerwehr Würzburg bei der Gestaltung der Feuerwehrpläne abweichende Modifikationen zur DIN 14034-6 vorgab.

Bild für Feuerwehrpläne

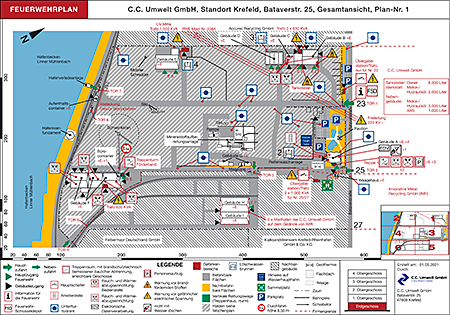

kunde C. C. Umwelt GmbH

Das Kundenziel ist die grafische Umsetzung von Feuerwehrplänen für den Standort Krefeld unseres Kunden C. C. Umwelt GmbH.

Die Umsetzung erfolgte mit dem Vektorprogramm Adobe Illustrator. Begehungen beim Endkunden waren zwingend notwendig, um die baulichen Gegebenheiten mit den Zeichnungen bzw. Feuerwehrplänen abzugleichen.

Bild für Feuerwehrpläne

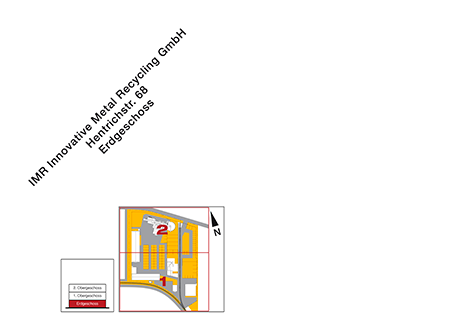

kunde Innovative Metal Reycling GmbH IMR

Das Kundenziel ist die Erstellung von Feuerwehrplänen für unseren Kunden Innovative Metal Reycling GmbH IMR, Krefeld.

Die Umsetzung geschah mit Illustrator. Begehungen beim Endkunden waren auch hier notwendig, um die baulichen Gegebenheiten mit den Feuerwehrplänen abzugleichen.

Bild für Feuerwehrpläne

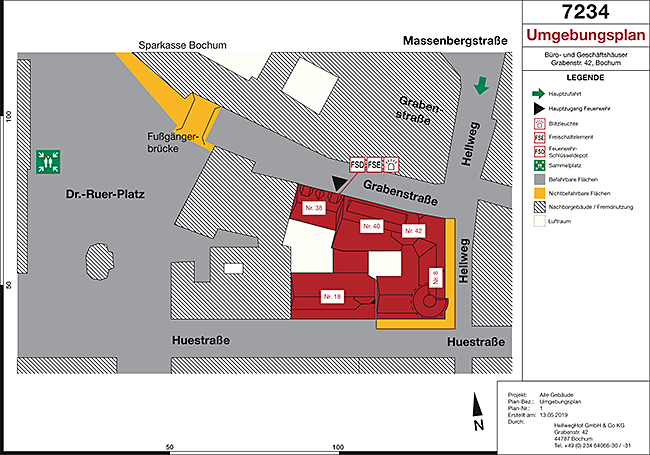

kunde HellwegHof GmbH & Co KG

Das Kundenziel war die Erstellung von Feuerwehrplänen für die HellwegHof GmbH & Co KG in Bochum.

Die Umsetzung wurde mit Illustrator realisiert. Um die baulichen Gegebenheiten vor Ort mit den Feuerwehrplänen abgleichen zu können wurden Begehungen durch geführt.

Bild für Feuerwehrpläne

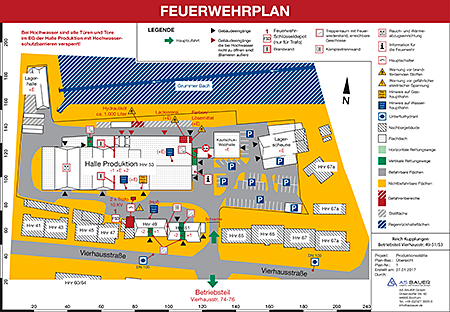

kunde AS BAUER GmbH

Das Kundenziel ist die grafische Umsetzung von Feuerwehrplänen für unseren Kunden AS BAUER GmbH Bochum.

Die Umsetzung erfolgte mit Illustrator. Es wurden Begehungen beim Endkunden durch uns durchgeführt und dabei die baulichen Gegebenheiten mit den Vektorzeichnungen abgeglichen. Vor dem Druck der Feuerwehrpläne erfolgte die Abnahme durch die örtliche Berufsfeuerwehr Bochum. Die fertig gedruckten Feuerwehrpläne wurden mit mattem, nicht reflektierendem Laminat versehen. Ein Plansatz bekam die Berufsfeuerwehr Bochum als PDF-Datei zur Verfügung gestellt. Ein weiterer Satz war für die Brandmelderanlage (BMZ) bestimmt.

Bild für Feuerwehrpläne

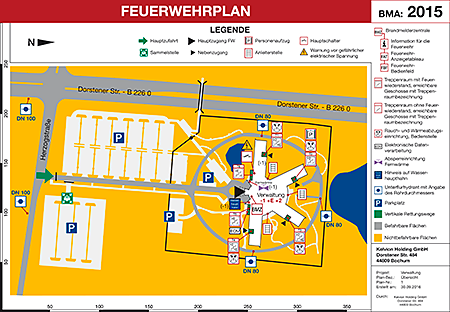

kunde Kelvion Holding GmbH

Das Kundenziel ist die grafische Umsetzung von Feuerwehrplänen für unseren Kunden Kelvion Holding GmbH in Bochum.

Die Umsetzung der Nachvektorisierung von Originalbauplänen im PDF-Dateiformat erfolgte mit Illustrator. Es wurden Begehungen beim Endkunden durch uns durchgeführt. Dadurch konnten die baulichen Gegebenheiten mit den Vektorzeichnungen abgeglichen werden. Vor dem Druck der Feuerwehrpläne erfolgte die Abnahme durch die örtliche Berufsfeuerwehr Bochum. Die fertig gedruckten Feuerwehrpläne bekamen alle mattes, nicht reflektierendes Laminat als äußeren Schutz und wurden an der Brandmelderzentrale (BMZ) ausgelegt. Ein Plansatz bekam die Berufsfeuerwehr Bochum als PDF-Datei zur Verfügung gestellt.

Bild für Feuerwehrpläne

kunde Pflegebüro Herne GmbH

Das Kundenziel ist die grafische Umsetzung von Feuerwehrplänen für unseren Kunden, die Pflegebüro Herne GmbH bzw. ein Seniorenwohnheim in Herne.

Die Umsetzung der (Nach-)Vektorisierung von Originalbauplänen im PDF-Dateiformat erfolgte mit Illustrator. Es wurde eine Begehung beim Endkunden durch uns durchgeführt, in der die baulichen Gegebenheiten mit den Vektorzeichnungen abgeglichen wurden. Vor dem Druck der Feuerwehreinsatzpläne wurde die örtliche Berufsfeuerwehr Herne mit in die Abnahme der Feuerwehrpläne einbezogen und so konnten noch besondere Änderungswünsche der Feuerwehr in den Gestaltungsprozess der Feuerwehrpläne mit einfließen.

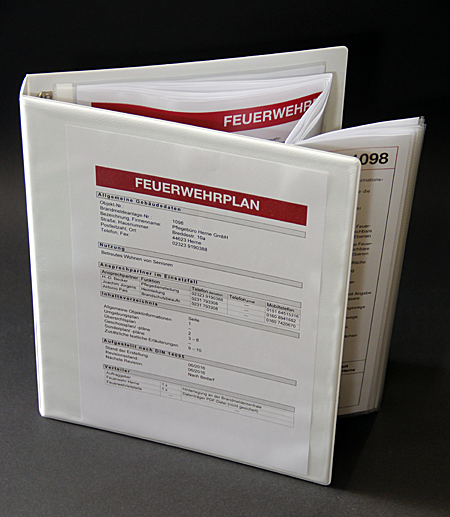

Die Besonderheit ist das anschließende Finishing der Feuerwehrpläne. Die fertig gedruckten Feuerwehrpläne bekamen matte nicht reflektierende Schutzhüllen und wurden in einem Ordner für die Brandmeldezentrale (BMZ) zusammengestellt. Der Satz für die Berufsfeuerwehr Herne wurde in digitaler Form als PDF-Datei zur Verfügung gestellt.

Bild für Feuerwehrpläne

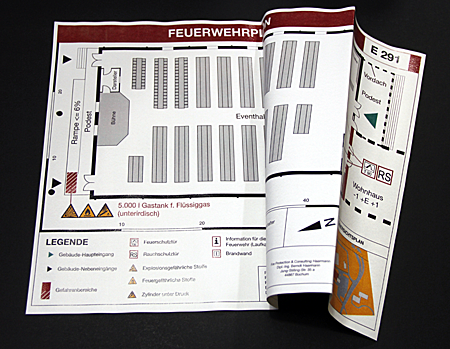

kunde Fire Protection & Consulting Haarmann

Das Kundenziel war die Erstellung eines Feuerwehrplanes für unseren Kunden Fire Protection & Consulting Haarmann, Dipl.-Ing. Berndt Haarmann, für einen Eventhallenbetreiber. Ebenfalls wurde eine Begehung durch fröse multimedia durchgeführt, um die Bauplandetails mit der Wirklichkeit abzugleichen.

Die Umsetzung der Nachvektorisierung vorhandener Baupläne als PDF-Datei erfolgte mit Illustrator. Nach der Abnahme wurden die Plansätze mehrfach gedruckt. Zusätzlich wurde noch eine PDF-Datei auf CD-ROM gebrannt und der örtlichen Berufsfeuerwehr zur Verfügung gestellt.

Die Besonderheit lag im verwendeten Material für die Ausdrucke bzw. Feuerwehrpläne. Die örtliche Berufsfeuerwehr benötigte zwingend diese Pläne auf reiß- und wasserfestem „Papier”. Dieses Spezialpapier enthält mehr Kunststoffanteile und ist für Laserdrucker bestens geeignet. Eine Laminierung kann dadurch ebenfalls entfallen.

Bild für Feuerwehrpläne

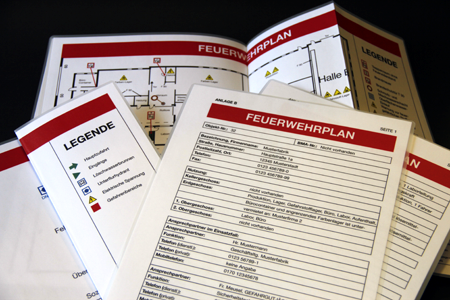

kunde wenzel

Das Kundenziel ist die grafische Umsetzung von Feuerwehrplänen für das Sicherheitsingenieurbüro wenzel aus Lüdenscheid. Das Sicherheitsingenieurbüro wenzel betreut Kunden in arbeitssicherheits- und brandschutztechnischen Fragen. Insgesamt wurden bereits 3 Projekte bzw. Feuerwehrpläne für mittelständische Unternehmen erstellt.

Die Umsetzung erfolgt durch die Vektorisierung von eingescannten Originalplänen oder bereits vorhandenen digitalen Plänen (z. B. dwg-Dateien) mit dem Programm Illustrator. Die Feuerwehrpläne werden vor Ort beim Endkunden auf bauliche, feuerwehrtechnische und normrelevante Aktualität mit dem Sicherheitsingenieurbüro wenzel und der örtlichen Feuerwehr überprüft. Anschließend werden die Pläne erstellt und auf das Papierformat A 3 ausgedruckt. Dabei kommen UV-beständige Tinten und mattes, nicht reflektierendes Papier zur Anwendung.

Die Besonderheit ist das anschließende Finishing der Feuerwehrpläne. Die fertig gedruckten Feuerwehrpläne werden mit matten nicht reflektierenden Materialien laminiert. Der Satz für die örtliche Feuerwehr wird noch zusätzlich auf das Papierformat A 4 gefalzt, um der Norm zu entsprechen.
